電壓、電流信號傳感器當前位置：首頁 > 電氣火災消防>電壓、電流信號傳感器>電壓/電流信號傳感器DH-A-53M/SA（智能型）
消防設備電源監控系統能夠對消防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。
附加功能：

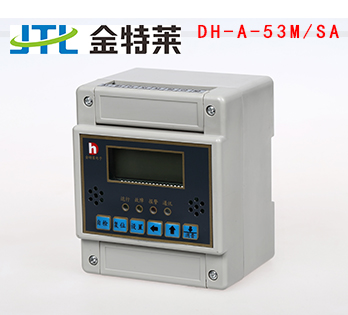

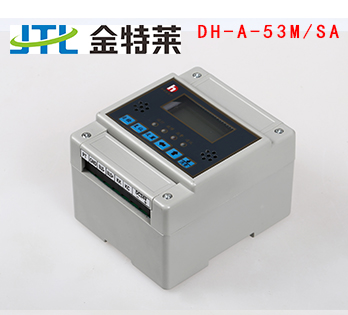

名稱：電壓/電流信號傳感器 （智能型）
型號：DH-A-53M/SA
產品簡介：
消防設備電源監控系統能夠對消防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。
應用范圍： 用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域
功能特點：
1、滿足國標GB28184-2011《消防設備電源監控系統》的要求；
2、監測消防設備的主、備電源工作狀態；
3、監測消防設備電源過壓、欠壓、過流等故障；
4、監測消防設備電源中斷供電故障；
5、采用通訊供電方式供電，確保系統及人身安全；
6、以直接方式采集被監測回路的電壓、電流信號，誤差小于5%；
7、傳感器與監控器的通訊采用電力總線制通訊；
8、一組無源觸點輸出；
9、可選配剩余電流監測功能與測溫監測功能。

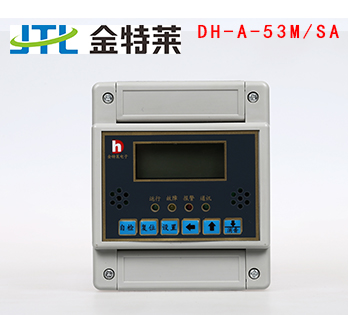

1、面板介紹
液晶屏：顯示正常工作、故障、報警等界面
2、LED指示燈說明
| 指示燈 | 指示燈顏色 | 說明 | |||||
| 運行 | 綠色 | 當傳感器接通DC24V電源時，運行指示燈點亮 | |||||
| 故障 | 黃色 | 當傳感器出現自身故障時，故障指示燈點亮 | |||||
| 報警 | 紅色 | 當傳感器出現故障報警時，報警指示燈點亮 | |||||
| 通訊 | 綠色 | 當傳感器與消防設備電源監控系統正常通信時，通訊指示燈點亮 | |||||
3、操作說明正常運行界面
a.電壓/電流信號傳感器正常運行時，1路三相四線電壓與一路三相四線路電流輪換顯示。
b.自檢:電壓/電流信號傳感器在正常運行時，按下自檢按鍵，可以對傳感器所有的功能器件進行功能的檢查，包括液晶屏、指示燈和蜂鳴器等。傳感器在自檢過程中，液晶屏全顯、指示燈全亮與全滅，蜂鳴器鳴叫。
c.過壓、欠壓與過流故障.電壓/電流信號傳感器的電壓測量范圍是187V～242V、電流的測量范圍是0～5A,當電壓大于242V時屬于過壓，當電壓小于187V時屬于欠壓 ，當電流的實時值大于5A是屬于過流，界面顯示如下，當傳感器監測到上述故障時，應要專業人員對故障線路進行檢測與維修，當線路恢復正常后，在按下復位按鍵，傳感器恢復到正常顯示界面。
d.缺相故障.當電壓/電流信號傳感器監測到線路中有缺相故障時，應要專業人員對故障線路進行檢測與維修，當線路恢復正常后，在按下復位按鍵，傳感器恢復到正常顯示界面。
相關傳感器設備：
電壓/電流信號傳感器技術參數：
|
供電方式 |
通訊供電 |
|
額定功率 |
＜0.5W |
|
總線通信方式 |
電力總線 |
|
通信線 |
ZR-RVS 2*2.0mm2 |
|
報警延時 |
0～60S連續可調，現場可設定 |
|
報警參數 |
過壓＞額定電壓的110％，欠壓＜額定電壓85％ |
|
測量范圍 |
1A～5A |
|
報警顯示 |
光信號報警顯示 |
|
環境溫度、濕度 |
-10℃～+50℃ 相對濕度≤90％ |
|
海拔高度 |
＜2000m |
|
防護等級 |
IP30 |
|

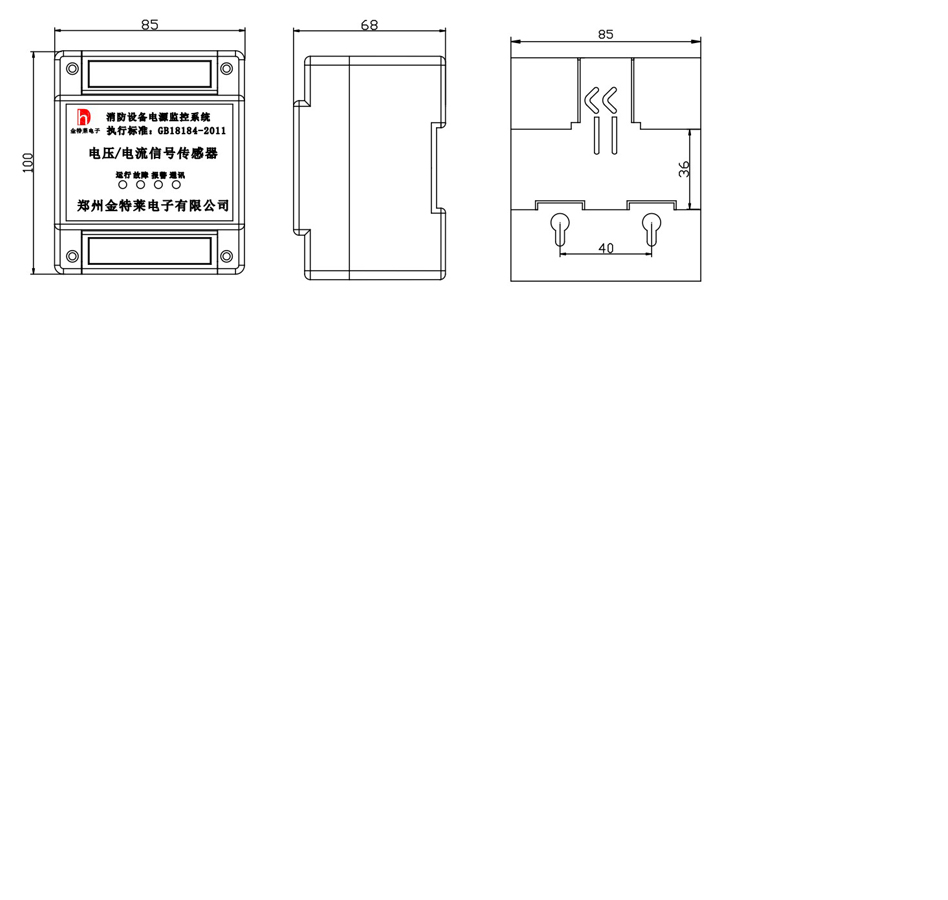

外形尺寸（長*寬*高） |
100*85*68mm |
