電容器保護裝置對電容器及補償電路中出現的過流、短路，涌流，諧波等故障進行保護，電容器保護裝置作為過流保護的一類產品，在功率因數自動補償控制電路中廣泛應用。
附加功能：

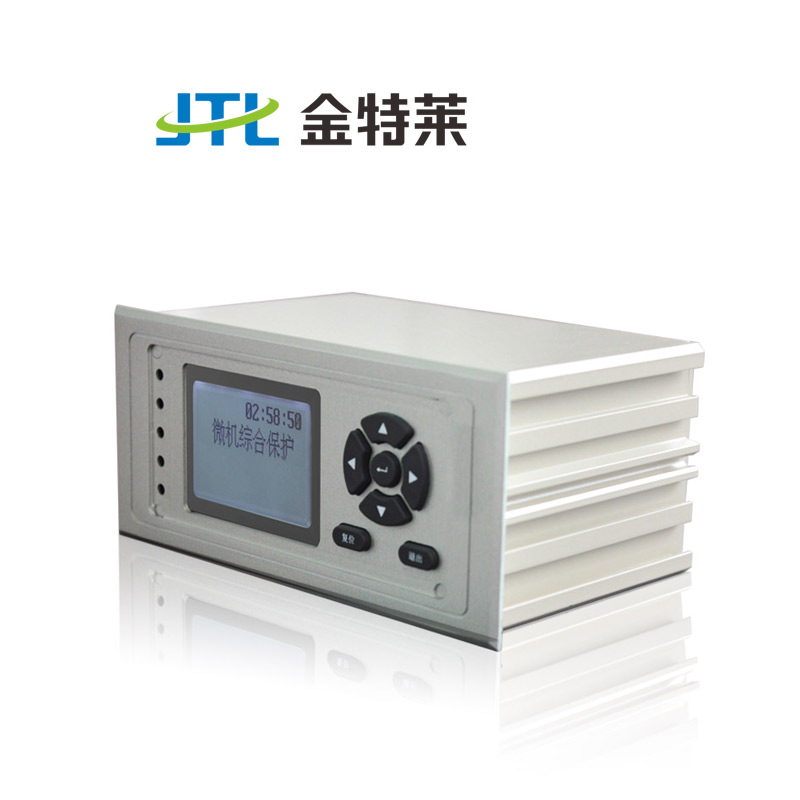

名稱：電容器保護裝置
電容器保護裝置概述：
電容器保護裝置對電容器及補償電路中出現的過流、短路、涌流、諧波等故障進行保護，在功率因數自動補償控制電路中廣泛應用。
電容器保護裝置及工作原理（部分）：
1、相間過流保護
本裝置設有兩段式定時限特性過電流保護，用于切除電容器組與斷路器之間連線的故障和電容器內部故障。當大電流大于整定值，經延時后保護動作。保護邏輯框圖如下：
2、零序過流保護
零序過流保護是針對單三角形接線的電容器組發生內部故障所設置。當零序電流大于整定值，經延時后保護動作，保護邏輯框圖同相間過流保護。
3、零序過壓保護
當電容器組采用單星形接線時，電容器組內部故障將引起開口三角過壓。當多臺電容器被切除后電容器組三相參數不對稱，相對于電容器組的中性點也會出現零序電壓，裝設零序過壓保護可迅速切除故障，有效保護正常電容器。保護邏輯框圖如下：
電容器保護裝置使用范圍：在變電站、發電廠、高低壓配電及廠用電系統
電容器保護裝置技術參數：
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |

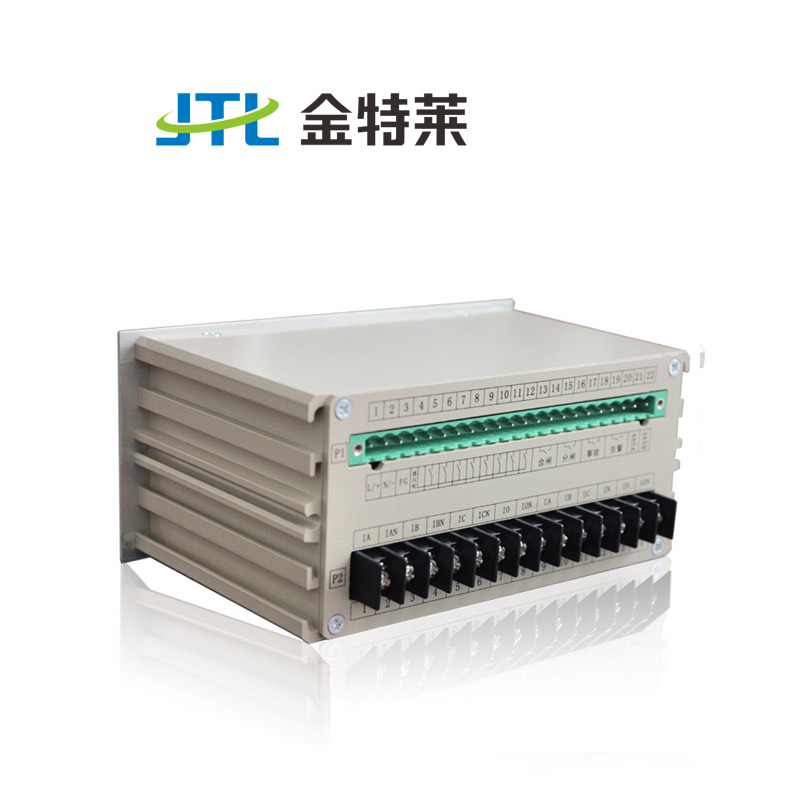

電容器保護裝置外觀尺寸：
