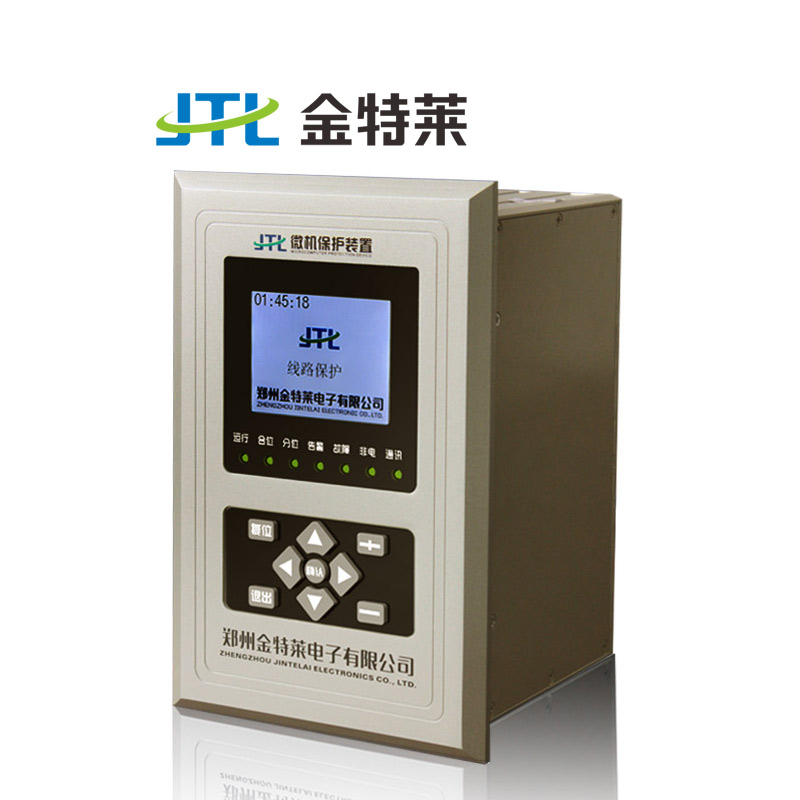

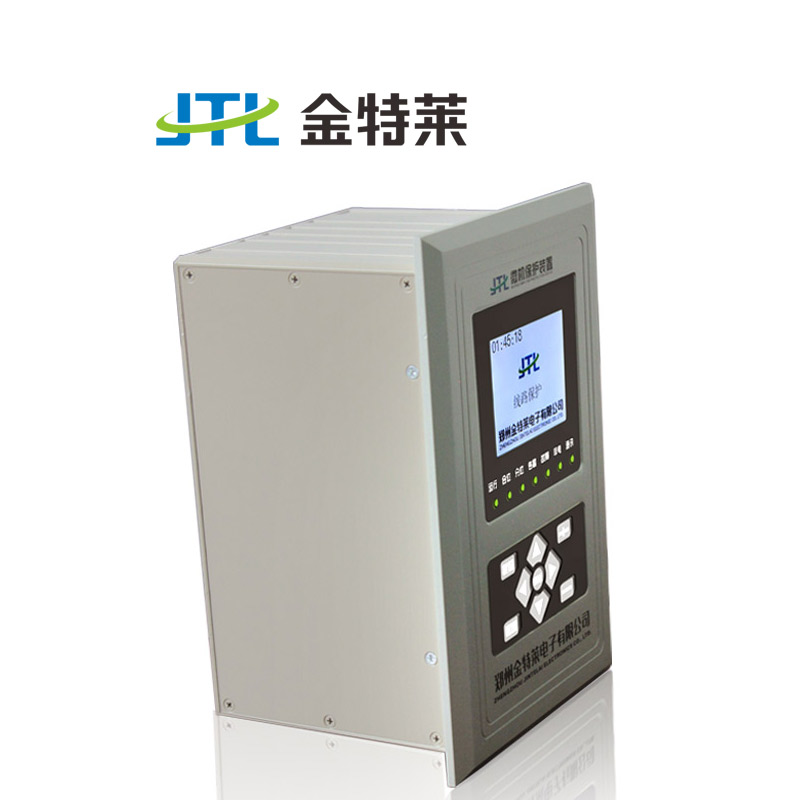

JTL-D660母聯備自投裝置

型號:JTL-D660

產品簡介:

母聯備自投為兩條進線分別帶一條母線,在一條進線失電的情況下跳開失電進線,然后合分段開關使系統運行在一條進線帶兩條母線的狀態。

附加功能:

  • 名稱:母聯備自投裝置


    型號:JTL-D660



    母聯備自投概述

    母聯備自投的結構為兩條進線分別帶一條母線,當一條進線失電的時候跳開失電進線,然后合分段開關使系統運行在一條進線帶兩條母線的狀態。

    母聯備自投及工作原理(部分):

    1、母聯備自投的基本方式


    此裝置適用于如下圖所示母聯分段供電方式,備自投方式分為母聯備自投方式(也稱為橋模式)和進線備自投方式。母聯備自投方式(圖一)為兩條進線分別帶一條母線,在一條進線失電的情況下跳開失電進線,然后合分段開關使系統運行在一條進線帶兩條母線的狀態。進線備自投方式(圖二)為主進線帶兩條母線,另一進線作為備用電源,在主進線失電的情況下跳開主進線合備用進線,使系統運行在備用進線帶兩條母線的狀態。




    2、分段CT斷線檢測


    分段CT斷線采用以下判據:

    1分段三相保護電流大值大于設定啟動電流;

    2分段三相保護電流大值大于分段三相保護電流小值的三倍;判據1判據2同時滿足且CT斷線檢測控制字投入延時5秒報CT斷線事件


    母聯備自投使用范圍:在變電站、發電廠、高低壓配電及廠用電系統



  • 母聯備自投技術參數:




    電源

    交直流兩用:AC/DC85-265V、AC/DC24V、AC/DC48V(訂貨時指明)

    允許偏差 ±20% ,紋波系數不大于5%


    沖擊電壓


    5KV,(1.2/50)μs

    交流電壓 100V或57.7V(訂貨指明) 振動 符合IEC60255-21-1中3.2.1、3.2.2的有關規定
    交流電流 額定5A或1A(訂貨注明) 沖擊、碰撞 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定
    功率消耗 直流回路不大于8W;交流回路不大于0.5VA





    抗電磁干擾性能

    能承受頻率為1MHz及100KHz,電壓幅值共模2500V,差模1000V的衰減震蕩波脈沖干擾試驗
    精確測量范圍 相電流0.1In–20In;零序電流0.1A–6.25A;電壓5V–170V 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗
    測量精度 電流<0.5%;電壓<0.5% 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗
    保護動作時間 在1.2倍定值下所有保護固有動作時間不大于35ms 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗
    開入回路 直流24V,5mA(裝置內部提供) 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗
    開出接點 可持續接通DC220V,5A電流(純阻性負載)


    過載能力

    2倍額定電流:連續工作
    絕緣電阻 ≥50 MΩ 10倍額定電流:16S
    介質強度 2KV,50Hz,1min 20倍額定電流:1S




  • 母聯備自投外觀尺寸:


    母聯備自投
