微機綜合保護裝置是利用單片機作為監控、計算和控制單元的保護設備，在應用中常常針對配網終端高壓配電室量身定做，能夠很好的實現配電網絡的自動化，在電力系統中使用比較廣泛。
附加功能：

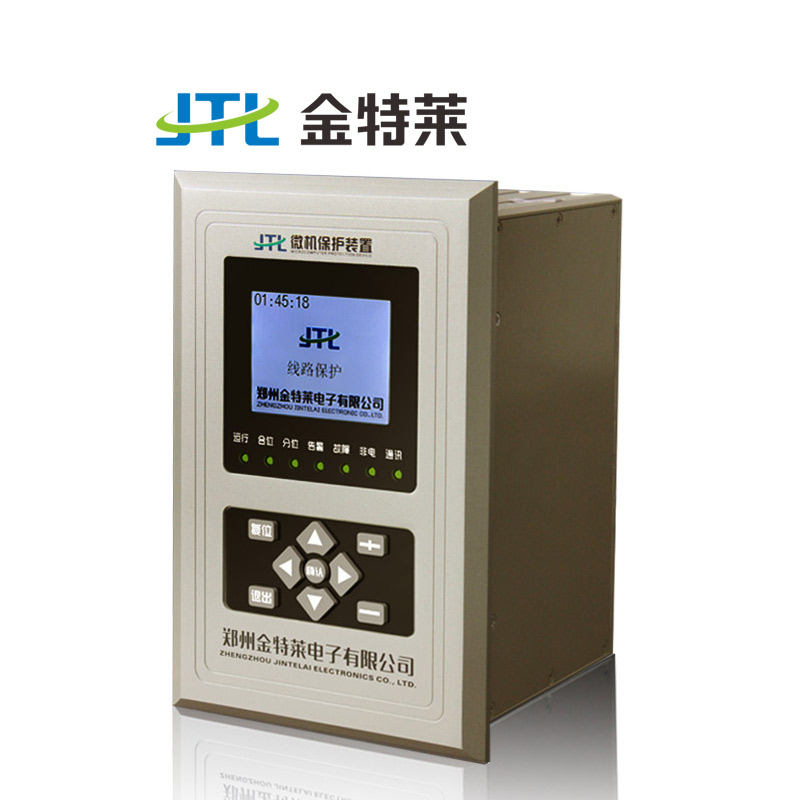

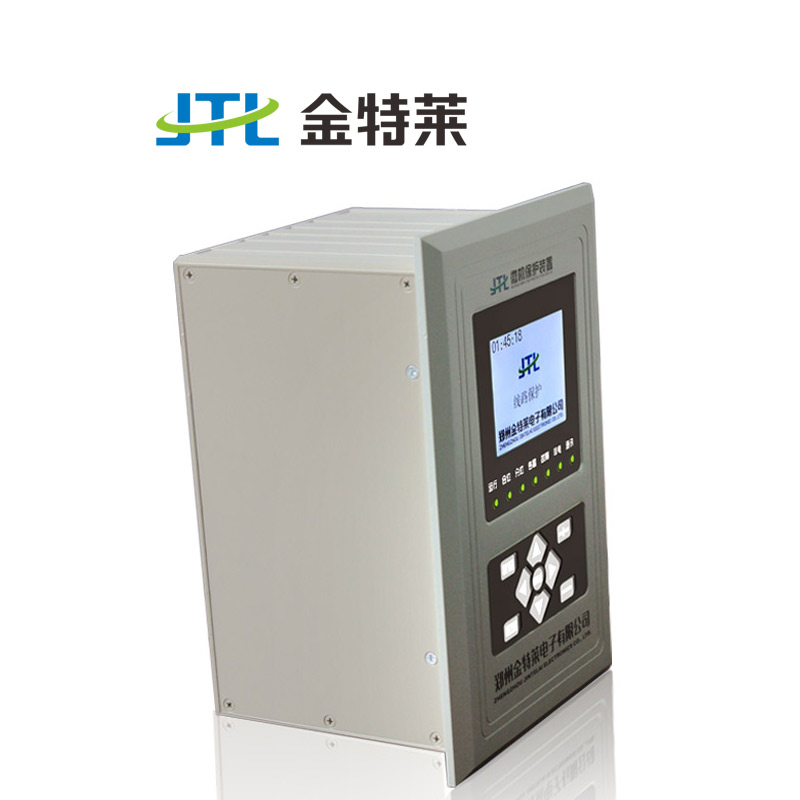

名稱：微機綜合保護裝置
微機綜合保護裝置是利用單片機作為監控、計算和控制單元的保護設備，在應用中常常針對配網終端高壓配電室量身定做，能夠很好的實現配電網絡的自動化，在電力系統中使用比較廣泛。
本裝置提供電流速斷保護,任一相保護電流大于速斷整定值并達到整定延時保護動作。本功能可通過軟壓板投退。
本裝置提供兩段定時限過流保護，任一相保護電流大于過流整定值并達到整定延時后保護跳閘動作。保護功能可分別由軟壓板投退，各段電流及時間定值可分別獨立整定。
本裝置提供過負荷保護。過負荷元件三相電流，當任一相電流大于整定值并達到整定延時后保護動作。 此功能可通過軟壓板投退，保護出口于跳閘或告警可通過控制字設定。
微機綜合保護裝置使用范圍：
在變電站、發電廠、高低壓配電及廠用電系統
|
電源 |
交直流兩用：AC/DC85-265V、AC/DC24V、AC/DC48V（訂貨時指明） 允許偏差 ±20% ，紋波系數不大于5% |
沖擊電壓 |
5KV，(1.2/50)μs |
| 交流電壓 | 100V或57.7V(訂貨指明) | 振動 | 符合IEC60255-21-1中3.2.1、3.2.2的有關規定 |
| 交流電流 | 額定5A或1A（訂貨注明） | 沖擊、碰撞 | 符合GB/T14537-1993中4.2.1、4.2.2、4.3的有關規定 |
| 功率消耗 | 直流回路不大于8W；交流回路不大于0.5VA |
抗電磁干擾性能 |
能承受頻率為1MHz及100KHz，電壓幅值共模2500V，差模1000V的衰減震蕩波脈沖干擾試驗 |
| 精確測量范圍 | 相電流0.1In–20In；零序電流0.1A–6.25A；電壓5V–170V | 能承受IEC1000-4-2標準Ⅲ級、試驗電壓8kV的靜電放電試驗 | |
| 測量精度 | 電流<0.5%；電壓<0.5% | 能承受IEC1000-4-3標準Ⅲ級、干擾場強10V/m的輻射電磁場干擾試驗 | |
| 保護動作時間 | 在1.2倍定值下所有保護固有動作時間不大于35ms | 能承受IEC1000-4-4標準Ⅳ級的快速瞬變干擾試驗 | |
| 開入回路 | 直流24V，5mA（裝置內部提供） | 能承受GB/T 14598.18-2007 規定的嚴酷等級為Ⅲ級的浪涌抗擾度試驗 | |
| 開出接點 | 可持續接通DC220V，5A電流（純阻性負載） |
過載能力 |
2倍額定電流：連續工作 |
| 絕緣電阻 | ≥50 MΩ | 10倍額定電流：16S | |
| 介質強度 | 2KV，50Hz，1min | 20倍額定電流：1S |
