微機保護裝置當前位置：首頁 > 電力儀器儀表類>微機保護裝置>微機保護裝置JTL-D系列
鄭州金特萊電子有限公司致力于微機保護，微機保護裝置，微機繼電保護，繼電保護的生產廠家.
附加功能：
名稱：微機保護裝置
型號：JTL-D
相關閱讀推薦：微機保護自動化監控系統
產品簡介：

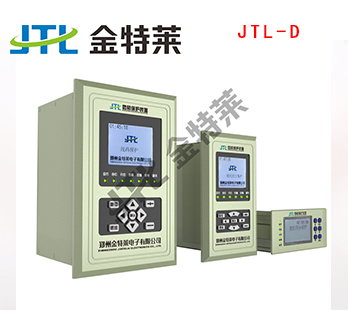

JTL-D系列微機保護裝置是我公司為了適應電力系統各發電廠、變電站、配電站等對繼保護的要求而專門開發的新一代微機型繼電保護設備。為35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT等一次設備提供完善的保護功能。產品外觀經過精心設計，可以分散安裝，也可集中組屏安裝。
微機保護裝置產品選型表：
| 產品名稱 | 產品型號 | 保護功能 | ||||||||
| 微機綜合保護裝置 |
JTL-D410 JTL-D510 |
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、PT斷線、過壓保護、失壓保護、非電量保護 | ||||||||
| 線路保護裝置 |
JTL-D420 JTL-D520 JTL-D610 |
復壓閉鎖的無時限過流保護、復壓閉鎖的兩端式定時限過流保護、三段式零序過流保護、三相一次重合閘、后加速保護、電流閉鎖的失壓保護、過壓保護、過負荷保護、PT斷線檢查、控制回路斷線檢查、交直流通用防跳功能 | ||||||||
| 站用變（配電）保護裝置 |
JTL-D430 JTL-D530 JTL-D620 |
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、控制回路斷線、非電量保護、交直流通用防跳功能 | ||||||||
| 異步電動機保護裝置 |
JTL-D440 JTL-D540 JTL-D630 |
短路保護、啟動時間過長保護、兩段式定時限過流保護、兩段式負序過流保護、反時限過流保護、過熱保護、過電壓保護、低電壓保護、零序過流保護、零序過壓保護、自啟動功能、PT斷線監視、控制回路斷線檢查、交直流通用防跳功能 | ||||||||
| 電容器保護裝置 |
JTL-D450 JTL-D550 JTL-D640 |
兩段式相間過流保護、零序過流保護、不平衡零序過流保護、零序過壓保護、不平衡零序過壓保護、過壓保護失壓保護、PT斷線監視、控制回路斷線、交直流通用防跳功能 | ||||||||
| 備自投裝置 |
JTL-D460 JTL-D560 JTL-D650 |
分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆向分段備自投、無主備模式 | ||||||||
| 母聯備自投裝置 | JTL-D660 | 無時限過流保護、兩段式定時限過流保護、過負荷保護、分段備自投、進線Ⅰ備自投、進線Ⅱ備自投、逆備自投、無主備模式 | ||||||||
| 線路備自投保護裝置 |
JTL-D470 JTL-D570 JTL-D670 |
無時限過流保護、兩段式定時限過流保護、過負荷保護、反時限過負荷保護、零序過流保護、零序過壓保護、PT斷線、過壓保護、失壓保護、分段備自投、進線備自投、逆向備自投 | ||||||||
| 電壓互感器監測保護裝置 |
JTL-D480 JTL-D580 JTL-D680 |
PT自動并列與解列、PT手動并列與解列、低電壓報警、接地報警、PT斷線報警 | ||||||||
適用范圍 ： 電力系統各發電廠、變電站、配電站等
◆采用新型高集成度單片機開發平臺，總線不出芯片，抗干擾性能好。
◆采用統一的硬件框架、軟件平臺，產品一致性好。
◆裝置采用全密封鋁合金結構，抗電磁干擾能力強，外形小，安裝十分簡易。
◆保護功能配置靈活齊全，各種保護功能均可以通過控制字投退。
◆模擬量輸入、開關量輸入、電源輸入及通訊接口部分采用了變壓器隔離、光電隔離、TVS保護的抗干擾措施，使得裝置的抗干擾能力特別強。
◆裝置具備完善的自檢功能，當發現裝置工作不正常時可靠閉鎖保護出口，保證裝置不誤動。
◆采用專用時鐘芯片，由單獨的晶振支持，帶有備用電池，時鐘即使在裝置掉電后也能正確走時，使裝置能準確記錄各種故障信息。
◆裝置具有三級看門狗，外部硬件看門狗、CPU硬件定時器看門狗和軟件看門狗，保證裝置在任何情況下不會死機。
◆具有高速光電隔離RS485通訊接口，通訊穩定可靠，并向用戶提供開放的通訊協議，方便實現綜合自動化。
◆裝置中軟件采用模塊化設計，具有多種冗余措施，并經過了長時間的現場運行考驗，程序運行穩定可靠。
◆采用全中文液晶顯示界面，多層菜單顯示，顯示信息豐富，人機界面友好，無需復雜培訓即可完成調試工作。
微機保護裝置技術參數：
工作電源：AC/DC85—265V 允許偏差±20%，紋波系數不大于5%交流
電流：額定5A或1A （訂貨時注明）
交流電壓：57.7V或100V（訂貨時注明）
額定頻率：50Hz
功率消耗：直流回路不大于5W;交流回路不大于0.5VA
精確測量范圍：相電流0.1ln—20ln;零序電流0.1A—6.25A;電壓5V—160V
測量精度：電流0.5級;電壓0.5級
保護動作時間：在1.5倍定值下所有保護固有動作時間不大于35ms
開入回路：直流24V,5mA（裝置內部提供）
開出接點：可持續接通AC/DC220V,5A電流（純阻性負載）;
微機保護裝置外觀尺寸：
|
產品外形尺寸（長*寬*高） |
JTL—
D400系列 |

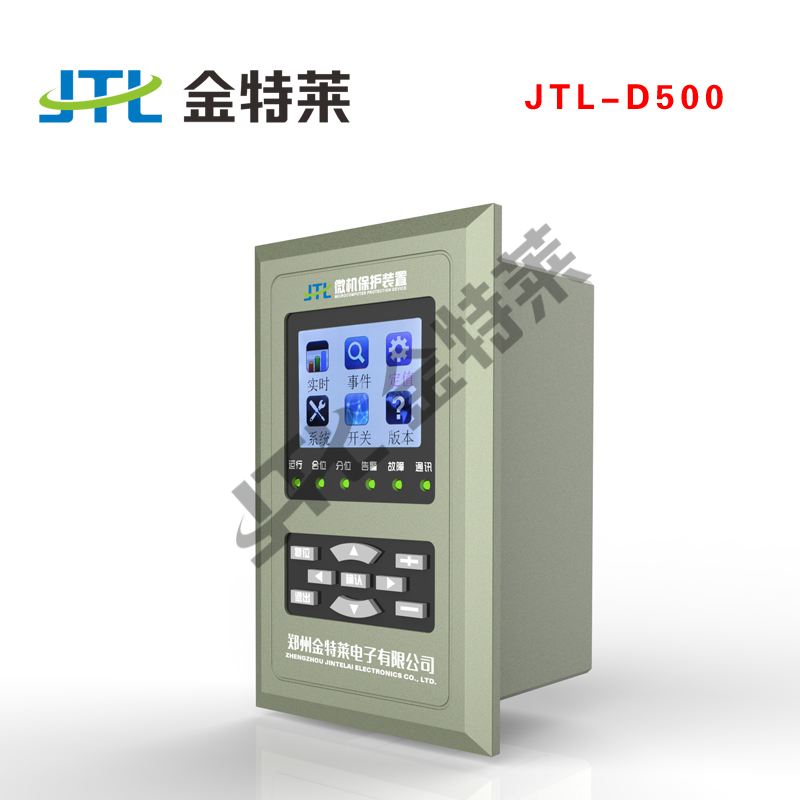

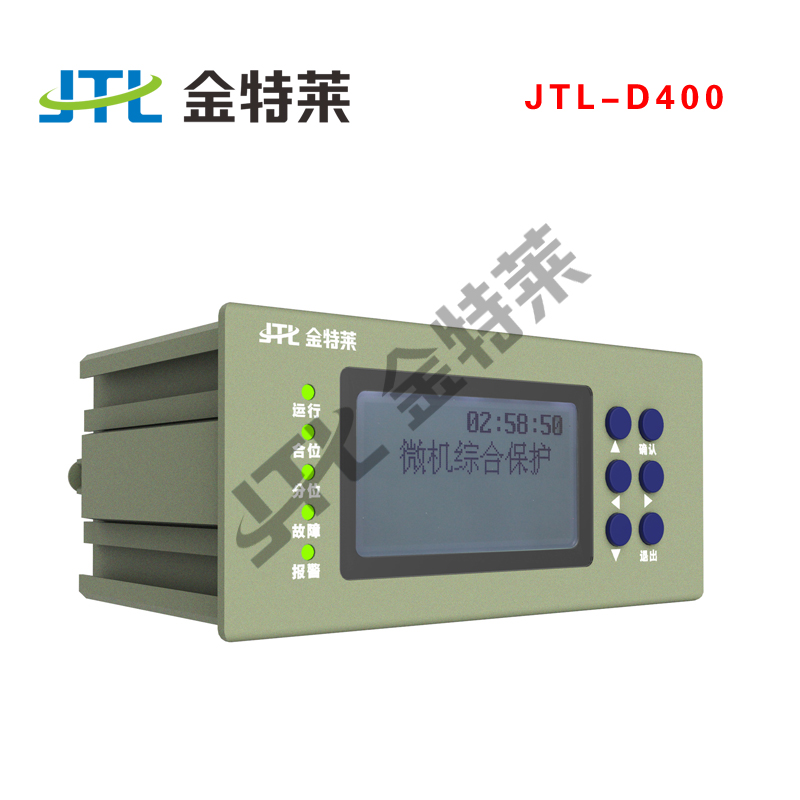

JTL-D400系列外形尺寸（mm）：150*72*103；安裝尺寸（mm）：147*69 JTL-D500系列外形尺寸（mm）：186*110*91；安裝尺寸（mm）：160*98 JTL-D600系列外形尺寸（mm）：230*150*177；安裝尺寸（mm）：205*145 |
||||||||
