產品介紹：

名稱：綜合自動化系統

型號：JTL-D2000

相關閱讀： 微機保護裝置JTL-D系列

1.產品概述

JTL-D2000綜合自動化系統是我公司自主研發的變電站綜合自動化系統.該系統在多年電站自動化系統的研發的基礎上,并基于綜自系統多年的運行經驗,結合電力部門的要求,運用新工藝、新技術推出的新一代集保護、監測、控制、故障錄波、通信與一體的新型數字式電站綜合自動化系統。該系統采用分層分布式結構，具備良好的易擴展性、易操作性、易維護性。

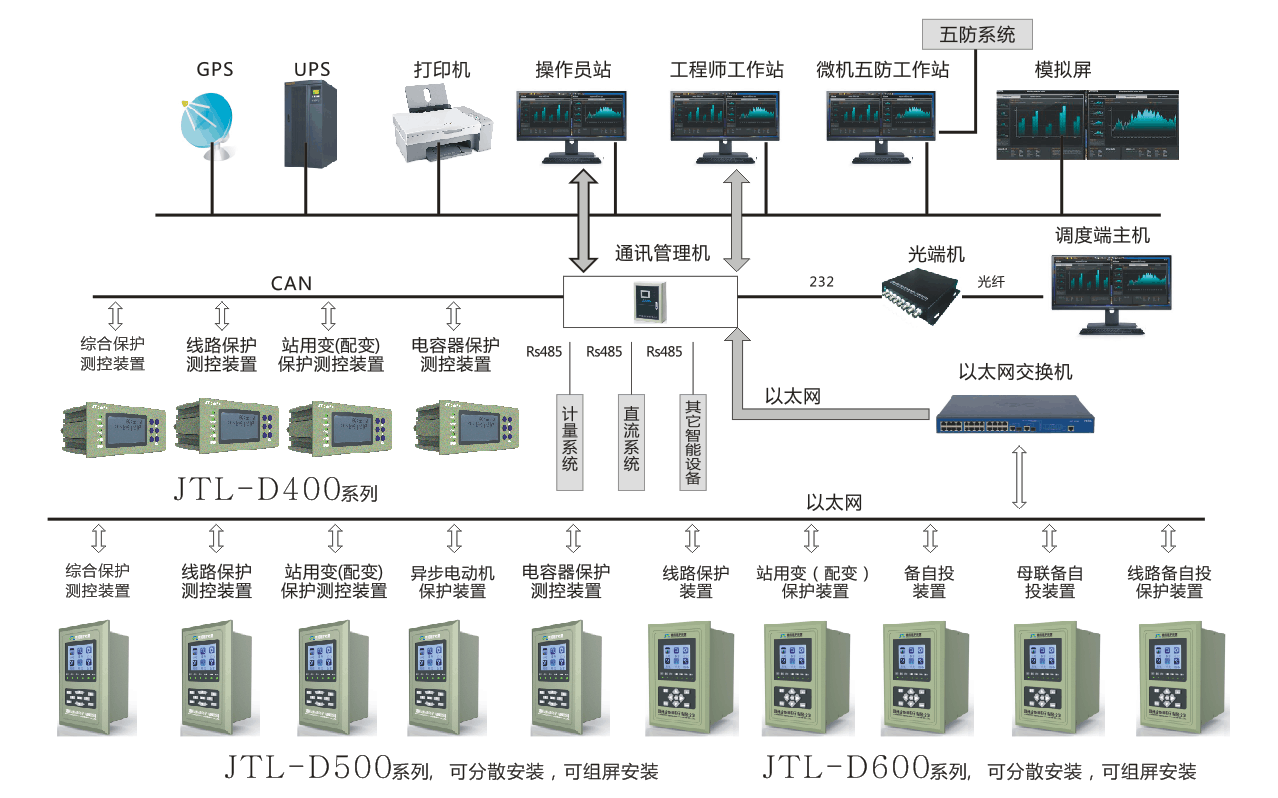

微機保護自動化監控系統圖

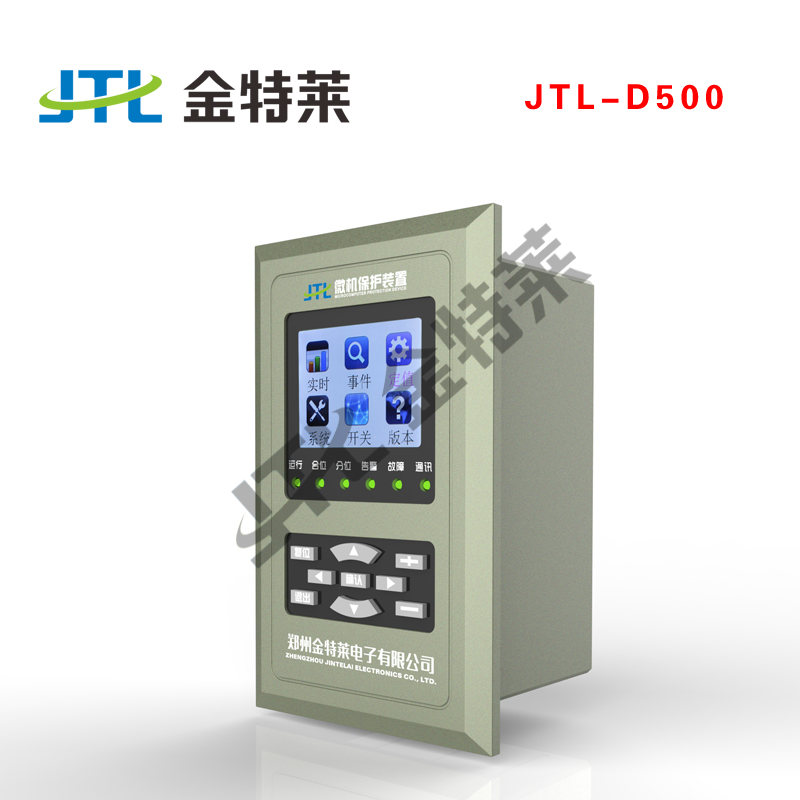

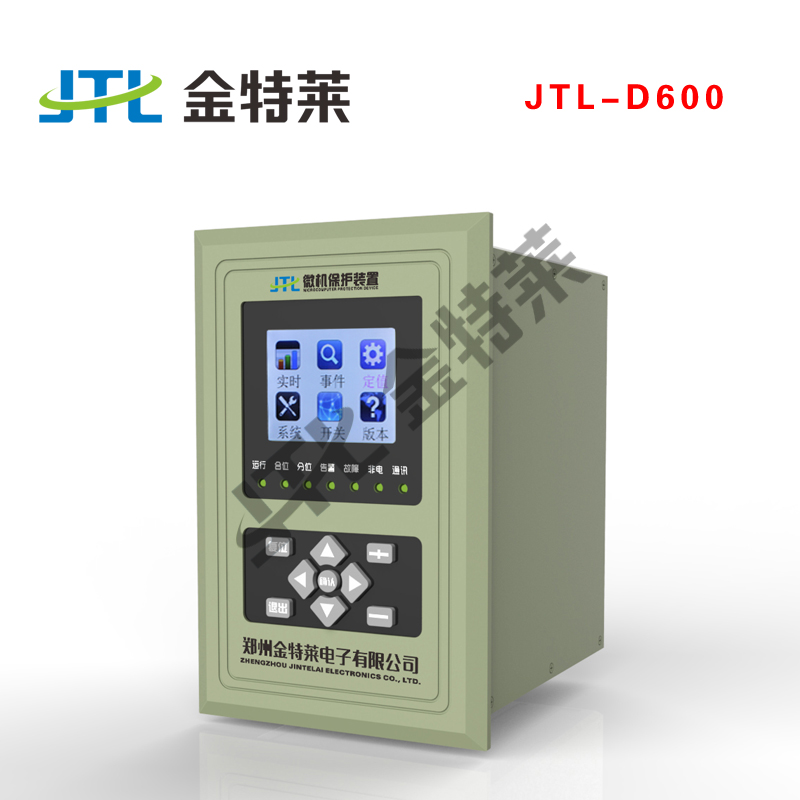

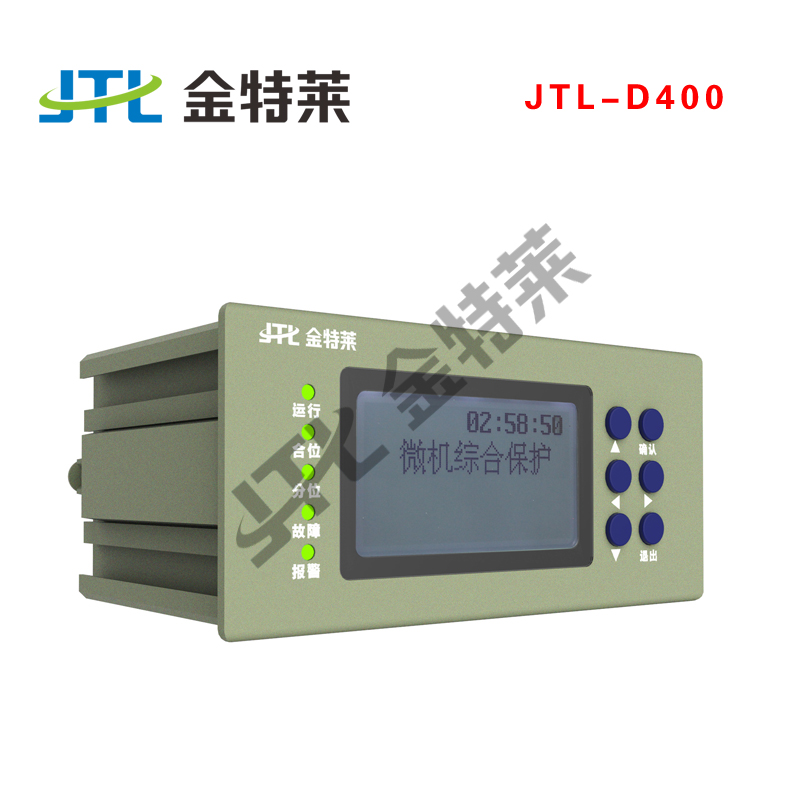

2.保護測控裝置

1）32位高性能微處理器，具有極強的數據處理能力，信息量大，性能卓越；

2）支持工業以太網或RS485、CAN現場總線網；

3）多級抗干擾，選擇寬溫器和無鉛焊接處理；

4)具有強大的故障錄波功能；

5)硬件和軟件設計均模塊化設計,便于升級和擴展功能；

6)邏輯可編程設計,修改配置不需要更改軟件；

7)可集中組屏也可分散安裝；

3.典型的分層分布式結構

1)可采用單機或多級冗余；

2)實時工業以太網、RS485、CAN等通訊方式；

3)支持多調度端；

4)支持多種通訊規約，如EC60870-5-103、Mod bus及用戶指定的非標規約；

5)支持遠程維護；

6)可靈活配置構成集控中心模式、無人值班模式、支持多種多種類型的通訊網絡；

4.系統功能

1)完整的安全自動控制功能

2)可在線修改系統參數，便于改造和擴充

3)數據采集及處理功能

4)報警及事件記錄功能

5)分散式小電流接地選線

6)全站同步對時

7)分散式電壓無功自動調節

8)基于國標標準的開放式軟件系統

9)防誤操作閉鎖控制功能和多種安全保密性措施
